Подготовка помещения
До начала работ освободите помещение или закройте мебель и оборудование плёнкой. Пыль от резки профиля и плит оседает на всём, поэтому чувствительную технику лучше убрать. Перекрытие зачищают от отслаивающейся штукатурки: при вибрации она может осыпаться на плиты. Коммуникации над потолком, провода и воздуховоды, прокладывают и проверяют до закрытия потолка. Для работы нужно освещение: временные лампы ставят до начала монтажа.Инструменты и материалы
Из инструментов понадобятся:- лазерный уровень, а если его нет, гидроуровень;
- рулетка от 5 метров и отбивочный шнур;
- перфоратор с буром и шуруповёрт;
- ножницы по металлу или болгарка для резки профиля;
- монтажный нож для плит и стремянка.
Шаг 1. Разметка уровня
Сначала определите, на сколько опускать потолок. Минимальный зазор от перекрытия от 120 до 150 мм, при встраиваемых светильниках от 150 до 200 мм, при проходе воздуховодов больше. Лазером отбивают горизонталь по всему периметру: это базовая линия, по ней пойдёт уголок. Допуск по уровню не более 2 мм на 3 метра, иначе стыки плит будут «лесенкой».Проверьте перепад перекрытия: если он больше 50 мм, закладывайте регулируемые подвесы с запасом хода. Разметку ведите от самой низкой точки перекрытия, чтобы подвесов хватило на весь периметр.
Шаг 2. Крепление пристенного уголка
Уголок режут по размеру стен, в углах стыкуют под 45 градусов. Крепят дюбель-гвоздями с шагом от 300 до 400 мм по верхней полке. Ключевой момент: уголок вешается по отбитой линии, а не по стене, иначе неровная стена утащит уровень. Уголки на соседних стенах должны сходиться в одной плоскости, стыки в углах без щелей.Шаг 3. Разметка под несущие профили
Направление несущих профилей выбирают по длинной стороне помещения или по направлению светильников. Шаг профилей 1200 мм, первый ряд ставят в 300 мм от стены, максимум 450, чтобы крайняя плита не оказалась уже половинки. Линии под несущие отбивают шнуром по перекрытию, на них потом крепят подвесы.Шаг 4. Установка подвесов
На каждой линии несущего профиля подвесы крепят с шагом от 1200 до 1500 мм. Первый подвес в 450 мм от стены, последний не дальше 600 мм. К перекрытию подвес крепят анкером или дюбелем с распором: на пустотелых плитах перекрытия обычный дюбель не держит. Длину подвеса регулируют сразу, чтобы потом не выравнивать всю конструкцию.Шаг 5. Монтаж несущих профилей
Профили длиной 3600 мм стыкуют в линию, стыки делают в шахматном порядке, чтобы они не попадали в один ряд. Профиль заводят на уголок по краям и зацепляют за подвесы, но не затягивают полностью. После сборки всей линии профиль выравнивают по лазеру: сначала крайние подвесы, потом средние. Хвостовик подвеса после регулировки фиксируют, чтобы он не болтался и не давал потолку «дышать».Шаг 6. Монтаж поперечных профилей

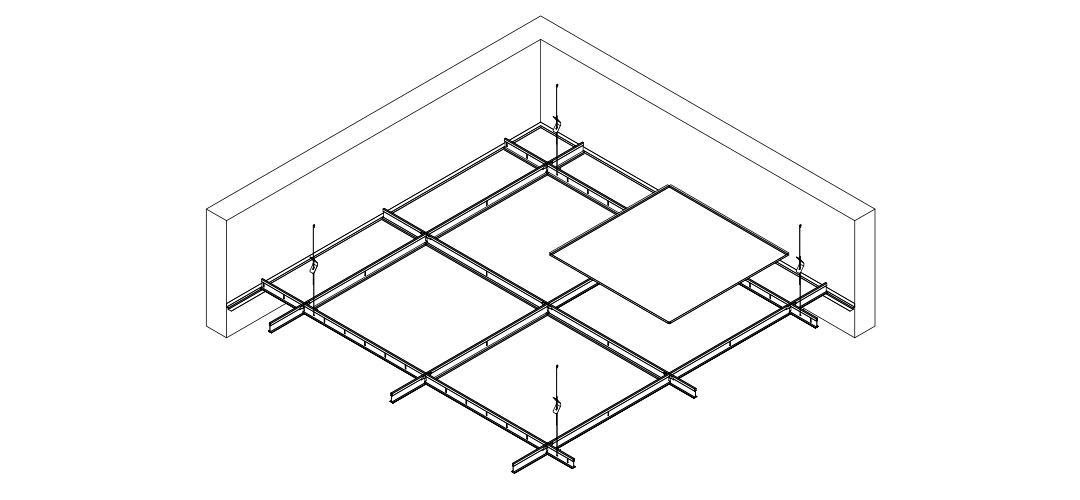

Сначала ставят поперечины 1200 мм с шагом 1200 мм: они соединяют соседние несущие профили и собирают каркас в квадраты. Затем в каждый квадрат вставляют две перемычки по 600 мм, образуя ячейки 600×600. Замки должны защёлкиваться плотно, без зазоров: провисший замок даст «клапан» на потолке. Проверьте геометрию: диагональ ячейки 600×600 в норме 848 мм, отклонение не более 2 мм.Шаг 7. Укладка плит и светильников
Плиту заводят в ячейку под наклоном, поднимают в плоскость и опускают: она ложится на полки профиля. Крайние плиты у стен подрезают монтажным ножом точно по размеру, зазор до стены от 5 до 10 мм. Светильники встраивают до укладки соседних плит: кабель заводят заранее, светильник ставят вместо плиты, прижимные пружины фиксируют его на профиле. Подробнее про светильники для Армстронга читайте в отдельной статье.Шаг 8. Обход коммуникаций и вентиляции
Вентиляционную решётку ставят вместо плиты или подрезают плиту под решётку. Колонны обходят уголком, вокруг них собирают отдельный контур. Светильники, датчики и спринклеры планируют заранее, чтобы не резать готовые плиты и не пересобирать решётку.Монтаж в помещениях с колоннами и перепадами
Колонны обходят пристенным уголком: вокруг каждой колонны собирают замкнутый контур, а каркас подрезают по месту. Если перепад перекрытия больше 100 мм, каркас собирают на двух уровнях или выравнивают подконструкцией из направляющих. В помещениях с большим количеством коммуникаций сначала прокладывают воздуховоды и кабели, потом монтируют потолок: так не придётся разбирать готовую решётку.Типичные ошибки монтажа
- Уголок повешен по стене, а не по уровню: потолок повторяет неровности стен.
- Экономят на подвесах, шаг больше 1500 мм: профиль провисает, плиты гуляют.
- Подвесы не зафиксированы после регулировки: через месяц потолок проседает.
- Плиты режут на весу, ломая ламинацию: подрезка только по разметке на ровной опоре.
- Забывают про запас на стыки профилей: расход погонажа выше, чем кажется.
- Монтируют каркас без учёта светильников: потом пересобирают решётку.
Как принимать работу
При приёмке проверяют: горизонтальность по лазеру, отсутствие ступенек на стыках плит, плотное прилегание плит к профилю, зазор между плитами не больше 2 мм, работу всех светильников. Плиты не должны качаться в ячейках, а каркас не должен смещаться при лёгком нажатии. Если плита с кромкой Tegular или Vector, проверьте, что уступы по периметру одинаковые: разная глубина уступа говорит о перекошенной ячейке.Ключевые параметры монтажа
| Параметр | Значение |
| Шаг несущих профилей | 1200 мм |
| Шаг подвесов | от 1200 до 1500 мм |
| Первый подвес от стены | 450 мм |
| Первый несущий ряд от стены | от 300 до 450 мм |
| Шаг дюбелей пристенного уголка | от 300 до 400 мм |
| Допуск по уровню | не более 2 мм на 3 метра |
| Зазор между плитами | не более 2 мм |
| Диагональ ячейки 600×600 | 848 мм |
